產品簡介： |
|
一、設備概述 |
|
可移動式冰箱開關門機依據客戶特殊要求設計制造，適用于可移動式冰箱門的開閉性能進行壽命測試。本設備采用技術成熟的PLC加伺服電機控制，配備獨立的可移動機械手平臺，配備真空吸盤結構，同時標配彩色液晶觸摸屏，可預置試驗速度、開門角度、開門時間及關門時間，從而真實的模擬人手開閉冰箱門，做到智能化的控制方式，一機多用。 |
|
二、設備結構 |
|

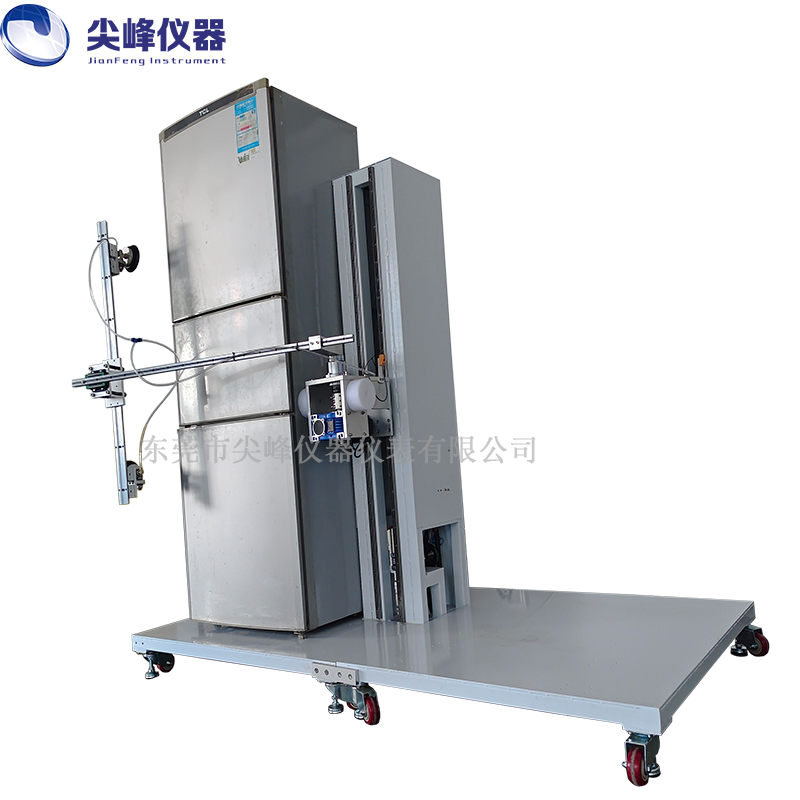

本設備由一個電器控制柜，四個獨立的機械手安裝在由鋁合金組合而成的龍門架平臺上。機械手可上下調整位置匹配冰箱門實際位置，利用機械手模擬真實的開關門動作，重復進行，達到所需的測試次數，自動停機并記錄。廣泛適用于測試左開門、右開門型不同種類的冰箱，操作系統簡單方便，設備結構耐久實用。 |
|
三、技術參數： |
||
|
1 |
工作電源 |
AC 220V 50HZ |
|
2 |
可測試樣范圍 |
單門冰箱、冰柜（左開/右開），可同時開上下兩門 |
|
3 |
可測冰箱最大尺寸 |
約800*2200 |
|
4 |
控制方式 |
PLC 控制 |
|
5 |
顯示方式 |
彩色液晶顯示（標配7 寸顯控觸摸屏） |
|
6 |
機架平臺 |
2個，高檔鋁型材（或鋼）組合拼裝成剛性強 |
|
7 |
機械手 |
4個，可同時測試單側或?qū)﹂_(kāi)的冰箱 |
|
8 |
夾持方式 |
采用真空吸盤吸附門，保證耐久測試不脫落（真空吸盤搭配真空 |
|
9 |
試驗次數 |
觸摸屏設置，0-999999可調，到達次數自動停機 |
|
10 |
開/閉門時間 |
觸摸屏設置，0-999.9秒可調 |
|
11 |
開/閉門速率 |
0-10次/分鐘，觸摸屏設置，可調 |
|
12 |
開門角度 |
0-120°觸摸屏設置，可調（或指定角度） |
|
13 |
工位 |
可同時兩個單側開門冰箱或者一個對開門冰箱 |
四、測試項目及工藝過程概述
1
可測試試樣
單側開門及對開門立式冰箱冰柜
2
開門方式
左右開門
3
實現動作
首先把機械手吸盤吸附在試樣門上，設定相關參數，啟動程序，
4
開門方式
左或右開門
5
注
上下兩門為同步動作。機械手安裝平臺可上下調節開關門機構的高
左/右置機械手吸盤吸附門往左/右開至預設角度后停止，再返回關
閉門，按設定速度，往復運動，直至達到試驗次數，自動停止。
度位置，使其更好的匹配冰箱門的吸附點，更好地適應實驗室現場
的平面落差，以及冰箱門的不同高度。
