產品簡介

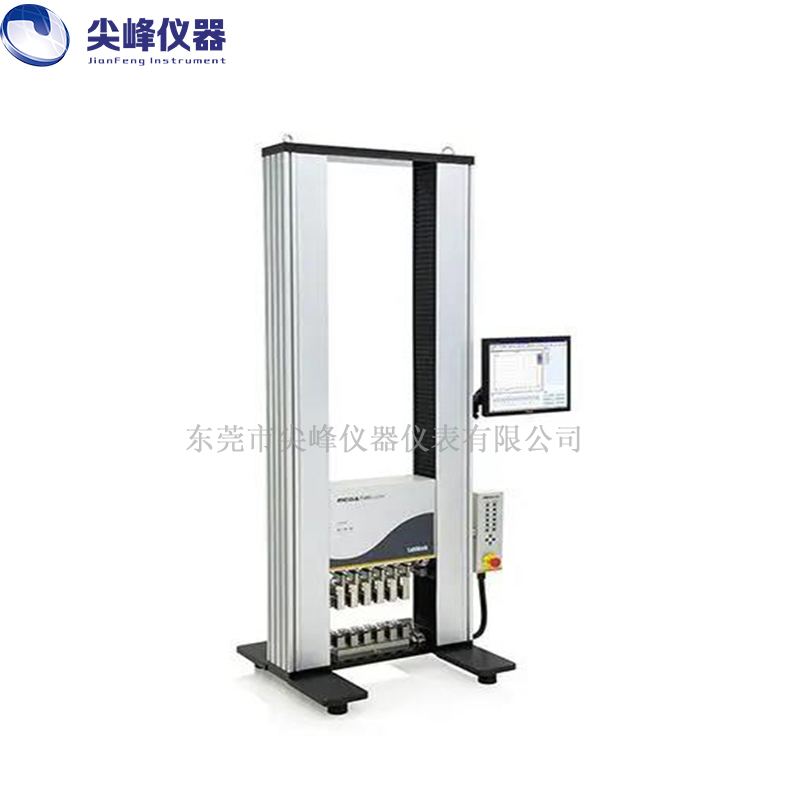

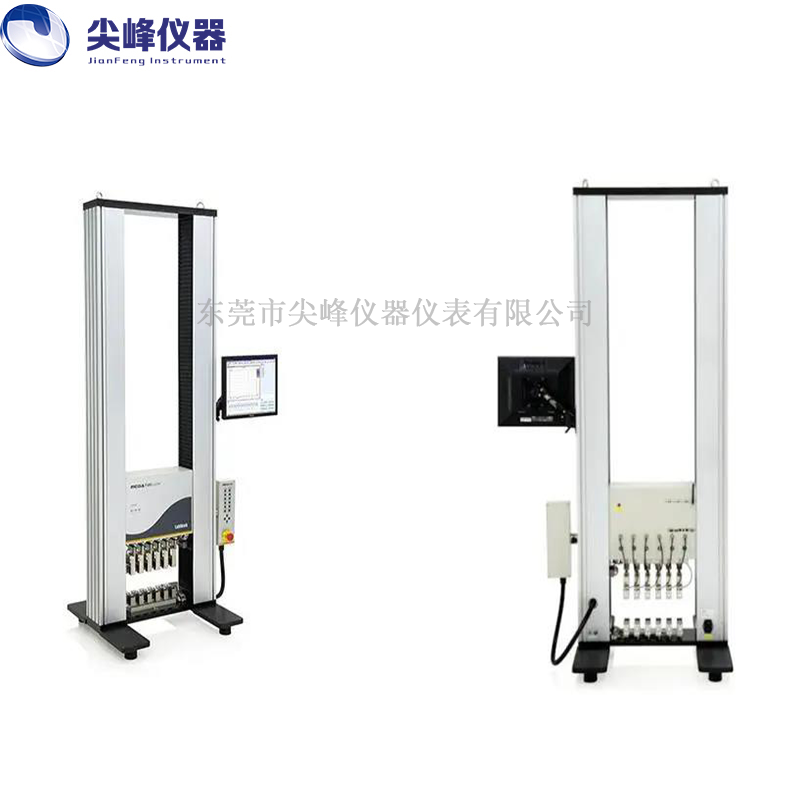

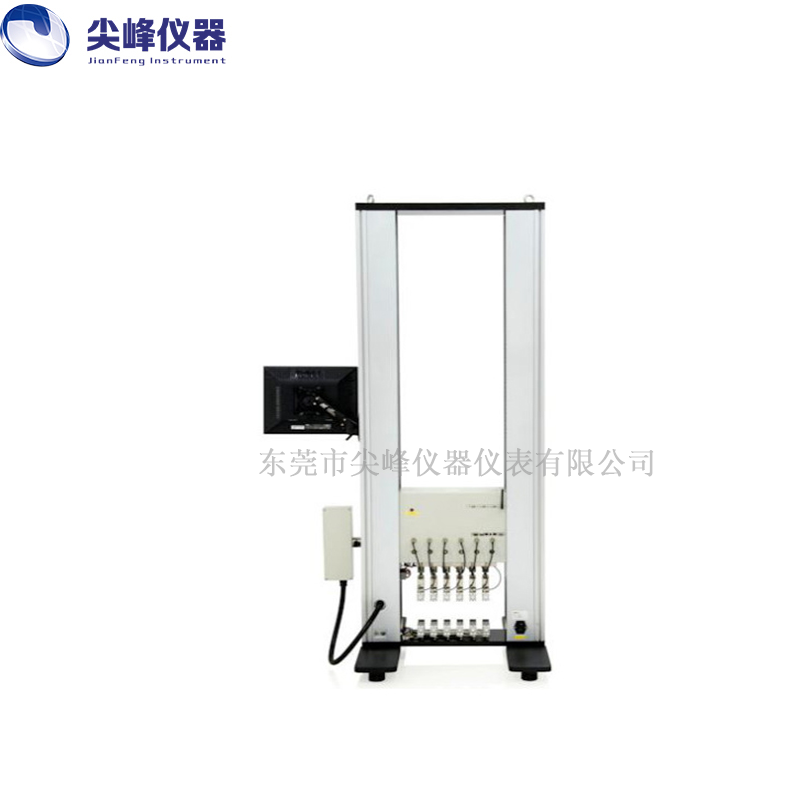

多工位拉力試驗機 6工位拉力試驗機適用于塑料薄膜、復合膜、軟質包裝材料、膠粘劑、膠粘帶、不干膠、醫用貼劑、保護膜、離型紙、橡膠、紙張等產品的拉伸、剝離、撕裂、熱封、粘合等性能測試。

一、產品特點

1

 雙立柱滾珠螺母絲杠傳動，保證高精度平穩運行

2

 一臺試驗儀集成拉伸、形變、剝離、撕裂等多種獨立的測試功能，為用戶提供了多種試驗項目選擇

3

 提供定伸應力、彈性模量、應力應變等數據分析

4

 1200mm的超長行程可以滿足超大變形率材料的測試

5

 6工位、試樣氣動夾持的功能方便用戶同時進行多個試樣的檢測

6

 多種規格的力值傳感器以及1~500mm/min無級變速，為用戶不同試驗條件的測試提供了便利

7

 嵌入式系統以及薄膜按鍵開關，方便用戶快速進行試驗操作

8

 多級限位保護、過載保護、自動高速回位、以及故障提示等智能配置，保證用戶的操作安全

9

 嵌入式計算機控制系統有效保證了系統的安全性，提高了數據管理和試驗操作的可靠性

10

 設備僅需一個顯示器、鼠標、鍵盤便可輕松操控，無需外接計算機

11

系統配備4個USB端口和2個網口，方便擴展數據應用系統

12

 專業的操控軟件提供成組試驗曲線疊加分析和最大值、最小值、平均值、標準差等統計分析

二、測試原理

將試樣裝夾在夾具的兩個夾頭之間，兩夾頭做相對運動，通過位于動夾頭上的力值傳感器和機器內置的位移傳感器，采集到試驗過程中的力值變化和位移變化，從而計算出試樣的拉伸、撕裂、變形率等性能指標。

三、參照標準

該儀器滿足多項標準：

ISO 37、GB 8808、GB/T1040.1-2006、GB/T 1040.2-2006、GB/T 1040.3-2006、GB/T1040.4-2006、GB/T 1040.5-2008、GB/T 4850-2002、GB/T12914-2008、GB/T 17200、 GB/T 16578.1-2008、GB/T7122、GB/T 2790、GB/T 2791、GB/T2792、GB/T 17590、ASTM E4、ASTM D882、ASTM D1938、ASTM D3330、ASTMF88、 ASTM F904、JIS P8113、QB/T 2358、 QB/T 1130

四、測試應用

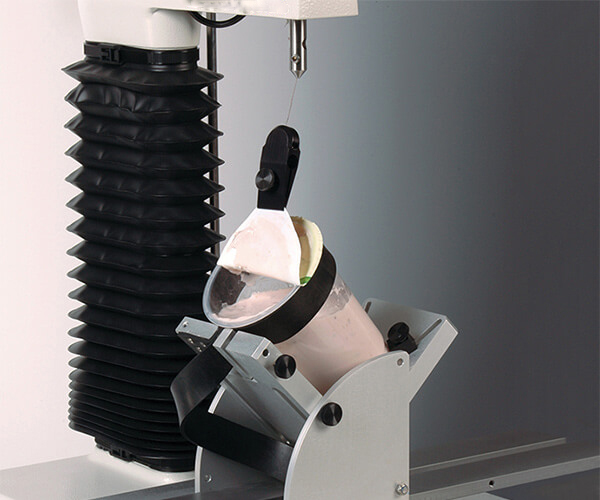

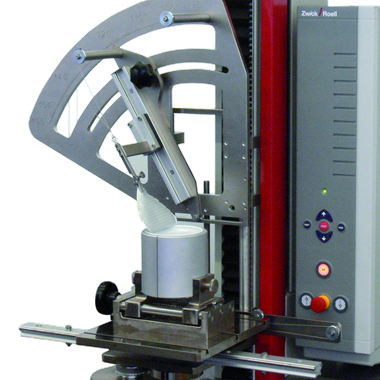

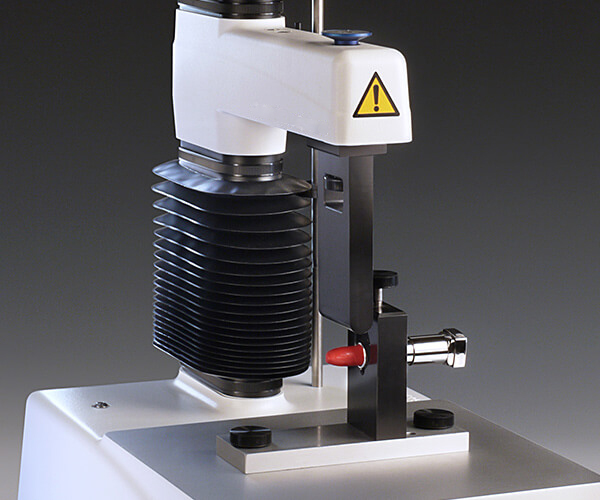

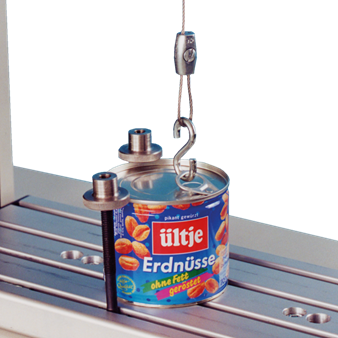

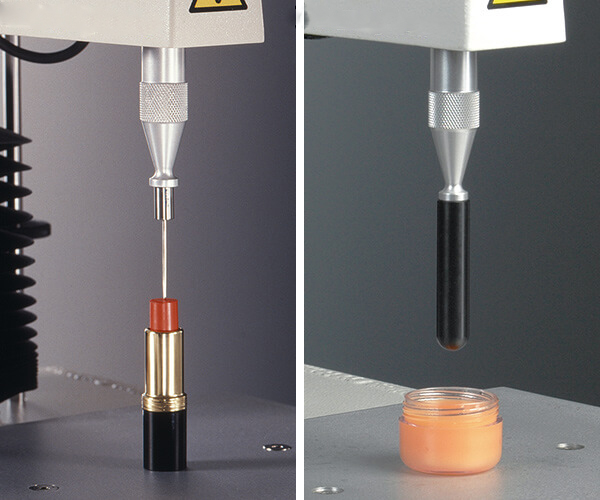

多工位拉力試驗儀擁有豐富的應用，配置了100種以上不同的試樣夾具供用戶選擇，可滿足超過1000種材料的測試要求；針對用戶材料的不同，還提供定制服務，滿足不同用戶的測試需求。

部分應用舉例：

1、拉伸性能：

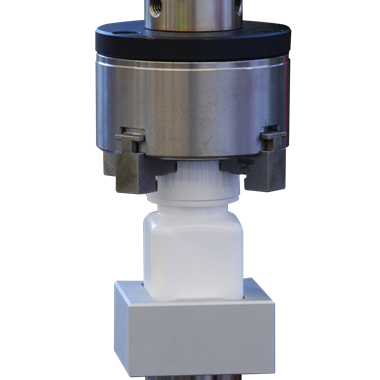

  組合蓋開啟力、ZD型瓶蓋撕開力、口服液蓋撕開力、傾斜90度輸液袋蓋拉拔力

2、拉伸強度與變形率：

  膠訂書頁撕開力、膠粘物撕開力、傾斜23度瓶蓋拉拔力、帶袋輸液袋蓋拉拔力

3、拉斷力

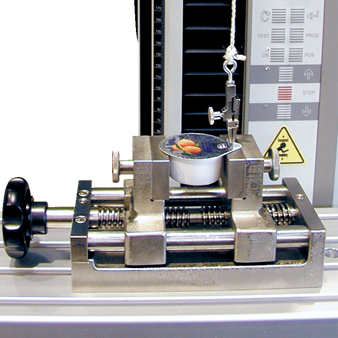

  膠帶90度剝離力、黏附強度測試（硬）、90度水性膏藥剝離力、果凍杯和酸奶杯開啟力

4、抗撕裂性能

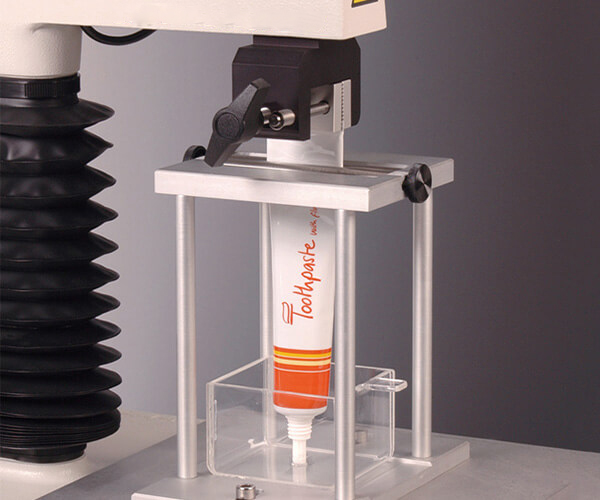

  黏附強度測試（軟）、牙刷刷毛拉拔力、軟管蓋剝開力、導管和導管接頭脫離力

5、熱封強度性能

  化妝刷刷毛拉拔力、膠塞拔出力、繩類拉斷力、保護膜分離力

6、90度剝離

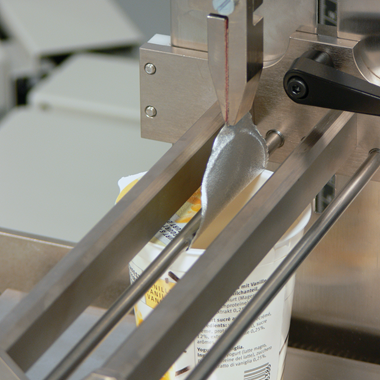

  奶杯杯膜剝離力、熱封膜撕開力、瓶膜45度剝離力、自封袋袋口拉力

7、180度剝離

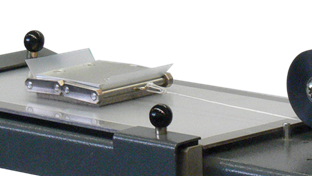

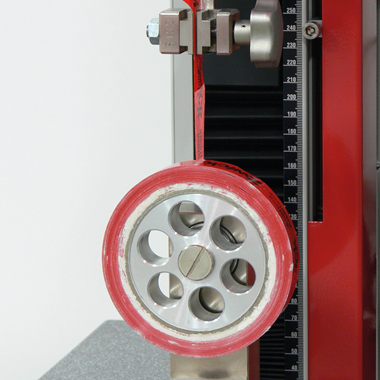

  離型紙分離力、135度插銷剝離力、膠帶解卷力、褲型撕裂力、20度斜面剝離力、浮輥剝離夾具、偏心夾具、寬試樣夾具、日式夾具、英式夾具

五、技術參數

1

規格

 500N（標配）50N、100N、250N、1000N（可選其一）

2

精度

 1級

3

試驗速度

 1-500mm/min(無級變速)

4

工位

 6個

5

試樣數量

 1~6件

6

試樣寬度

 25mm（標配夾具）

7

試樣夾持

 氣動夾持

8

行程

 1200mm

9

氣源壓力

 0.6MPa~0.7MPa（氣源用戶自備）

10

氣源接口

 Ф6mm聚氨酯管

11

外形尺寸

 約850 mm (L) × 700 mm (W) ×2030 mm (H)

12

電源

 220VAC 50Hz / 120VAC 60Hz

13

凈重

 約168 kg

六、多工位拉力試驗機產品配置

標準配置：主機、內嵌軟件、腳踏開關、液晶顯示器、鍵盤、鼠標、氣動夾持系統、無線數據接口、無

線數據模塊、打印機、標配夾具(25mm)

七、其他

 選購件：取樣刀組件注、高增益天線、安裝支架

 備注：本機氣源接口系Ф6mm聚氨酯管；氣源用戶自備
