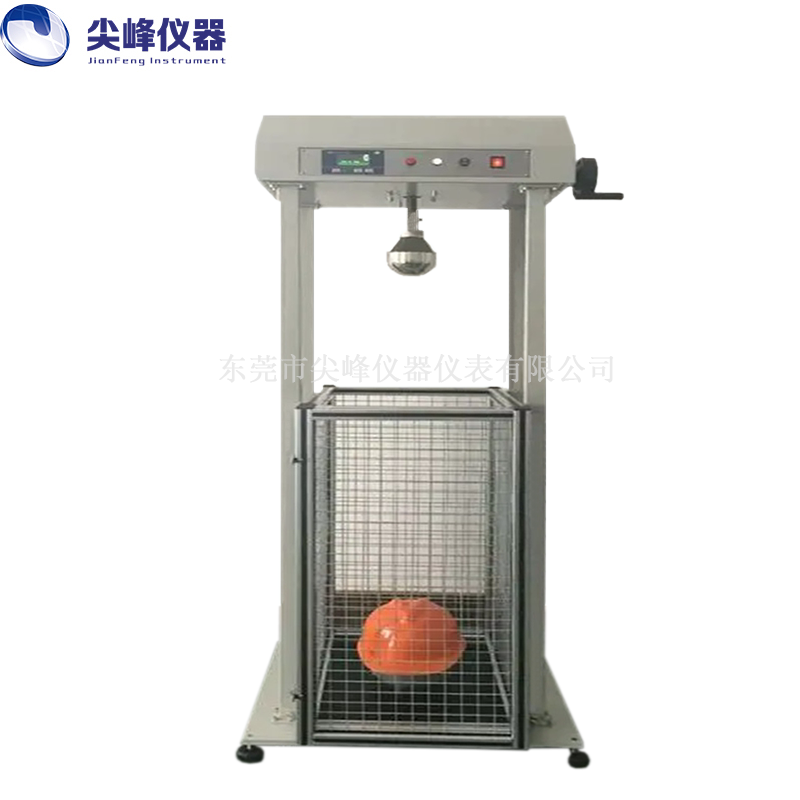

產品簡介 |
||
|
儀器特征： |
||
|
1 |
落錘和沖擊錘替換方式操作簡單。 |
|
|
2 |
具有自動導向系統，以保證沖擊錘和落錘準確準確落砸在安全帽上。 |
|
|
3 |
電動提升具有光電定位裝置，自動定位。 |
|
|
4 |
沖擊力專業高精度傳感器，量程是2t，精度是±0.02%。 |
|
|
5 |
LED數字顯示,自動保存力值。 |
|
|
操作步驟： |
||
|
1 |
打開儀器的電源開關，預熱20分鐘，用左手抬起重錘，右手將安全帽放在頭模上并固定好。 |
|
|
2 |
首先按下降按鈕，電機反轉提升架由上而下運行當達到下限位時即與落錘完全接觸時，提升架停止運行并吸住落錘。 |
|
|
3 |
按上升電機正轉按鈕提升架和落錘同步上升，當上升到1米的高度時提升架和落錘停止運行。 |
|
|
4 |
按下清零按鈕清除顯示屏上的力值，按釋放按鈕落錘通過軌道迅速的落下砸在安全帽的上端，同時沖擊力值顯示值并鎖存。 |
|
|
5 |
記錄試驗數據，一次試驗完成，如需繼續試驗重復2-4步驟進行下次試驗。 |
|
|
6 |
停止按鈕只能在提升架上升時有效，其余時間無效。 |
|
|
1 |
沖擊落錘重量 |
5+0.01kg |
|
2 |
沖擊落錘半徑 |
R=48mm |
|
3 |
沖擊落錘材質 |
45#鋼 |
|
4 |
測力傳感器 |
20KN |
|
5 |
傳感器測量范圍 |
2%-100%FS |
|
6 |
讀數 |
1N |
|
7 |
傳感器采集頻率 |
優于5KHz |
|
8 |
穿刺錘重量 |
3+0.05kg |
|
9 |
穿刺錘錐角 |
60° |
|
10 |
穿刺錘錐角半徑R |
0.5mm |
|
11 |
穿刺錘長度 |
40mm |
|
12 |
穿刺錘直徑 |
28mm |
|
13 |
沖擊錘和穿刺錘距離安全帽的高度 |
1000±5mm |
|
14 |
電源 |
220V |
|

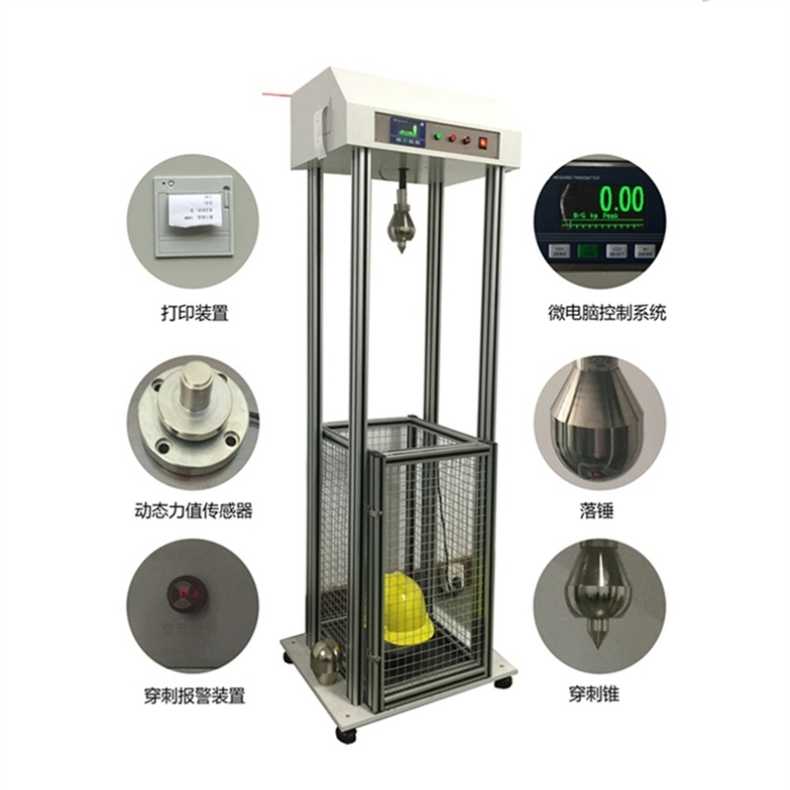

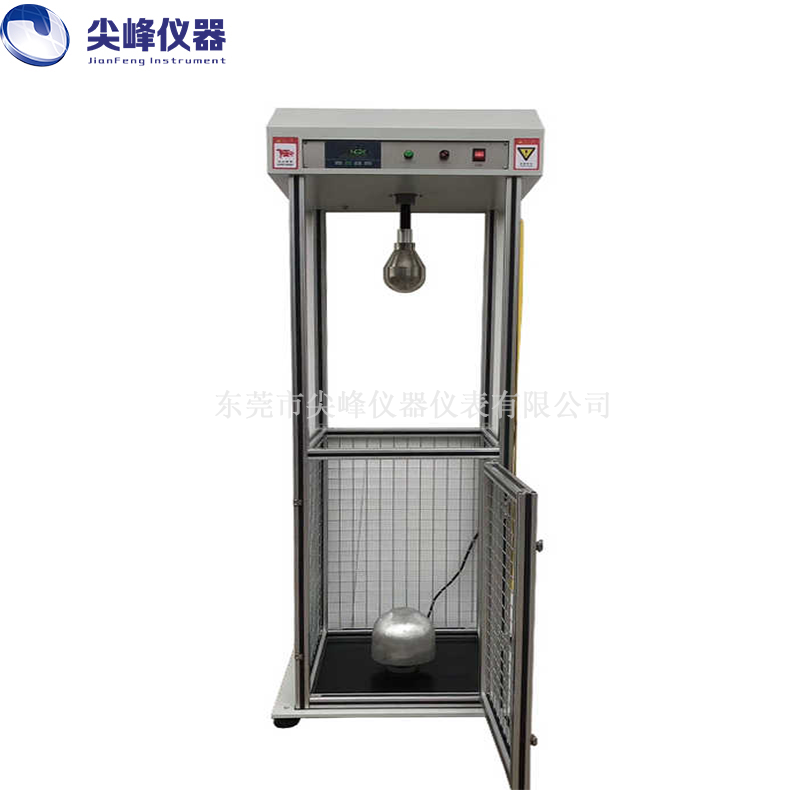

儀器特征: |
||
|
1 |
儀器實現微電腦全自動控制。采用專用處理系統，自動進行動態信號的采集、數據的處理及輸出。儀器具有打印功能(選配) |
|
|
2 |
采用德國進口高精度動態力傳感器，量程20KN，精度1.0% |
|
|
3 |
采用無漏磁式吸附結構，落錘、穿刺錐自動定位安全帽中心位置 |
|
|
4 |
測試頭模：專用模具鑄造1號和2號和金屬頭模，符合標準的具體規定，受到到撞擊后，可以修復，大大優于老標準的木制頭模。 |
|
|
5 |
整機采用歐標鋁型材，框架式結構，穩定性更強；電器線路采用內置式，結構美觀，具有現代科技感和質感。 |
|
|
6 |
沖擊高度:1000mm±5mm，垂直螺旋手柄調節高度。高度調節方便，易于控制；高度測量簡單，直觀，大大提高了測試效率和準確度。 |
|
|
7 |
落錘和穿刺錘自由替換，操作簡單 |
|
|
8 |
LED數字顯示，準確到1N，自動記錄和鎖定沖擊力峰值。 |
|
|
9 |
防護系統：全新設計四周金屬防護網和安裝鏈接固定方式，底部安裝腳踏開關，大大降低了試驗發生意外的可能，更進一步提高了試驗操作的安全性。 |
|
|
10 |
底部裝有水平測試裝置，確保試驗時處于水平，提高試驗精準度。 |
|
|
11 |
沖擊方式：采用自由落體形式，最真實的模擬實際使用的現場，避免了帶導軌或帶導向落體的進行復雜的速度補償，保證了測試的準確性。 |
|
|
主要技術指標: |
||
|
1 |
頭模 |
符合GB/T2812-2006《安全帽測試方法》標準附錄A的規定 |
|
2 |
臺架 |
能夠控制提升、懸掛和釋放沖擊落錘、穿刺錐 |
|
3 |
落錘 |
沖擊落錘：質量為5kg，錘頭為半球形，半徑為48mm，材質為45#鋼，外形對稱均勻穿刺錐：質量為3kg，穿刺部分：錐角為60°，錐尖半徑0.5mm,長度40mm,直徑28mm,硬度HRC45. |
|
4 |
測力傳感器 |
測量范圍0-20KN，頻率相應最小5kHz，動態力傳感器，準確到1N |
|
5 |
底座 |
具有抗沖擊強度，能牢固安裝測力傳感器 |
|
6 |
通電顯示裝置 |
當電路形成閉合回路時，可以發出報警信號，表示穿刺錐已經接觸頭模 |
|
7 |
落錘高度 |
1000mm±5mm |
