產品簡介 |
||
|
一、產品用途: |
||
|
四點彎曲試驗機適用于對金屬、非金屬及復合材料的彎曲力學試驗(三點彎曲試驗和四點彎曲試驗)，四點彎曲試驗機滿足ASTM D6109-2010試驗方法及標準，三點彎曲試驗機滿足GB/T1449-2005及GB/T9341-2008試驗方法及標準，也可以進行拉伸、壓縮、剪切、撕裂、剝離等力學性能測試。四點彎曲試驗機能自動檢測出材料的最大力值、應力值、斷裂力值及最大變形量、屈服伸長量。四點彎曲試驗機可根據GB、JIS、ASTM、DIN等標準自動求出材料的彎曲強度、彎曲模量、抗拉強度、屈服強度、斷裂強度、最大伸長率、屈服伸長率、斷裂伸長率、定伸長應力、定應力伸長、彈性模量等參數。 |
||
|
設備特點: |
||
|
1 |
采用高精度、全數字調速系統及精密減速機，驅動精密絲杠副進行試驗，實現試驗速度的大范圍調節，試驗過程噪音低、運行平穩。 |
|
|
2 |
萬向節采用十字插銷結構，而且具有擺角限制功能，一方面便于試樣夾持，保證試驗同心度，另一方面很好的消除了不規則試樣對傳感器的影響。 |
|
|
3 |
電腦式操作方式，液晶顯示器實時顯示。顯示界面可顯示試驗方法選擇界面、試驗參數選擇界面、試驗操作及結果顯示界面和曲線顯示界面，方便快捷。 |
|
|
4 |
可實現試樣裝夾時橫梁快慢升降調整，具有過流、過壓、過載等保護裝置。 |
|
|
5 |
選配微機接囗，可外接微機實現試驗過程的控制及數據的存儲、打印。 |
|
|
二、主要技術參數: |
||
|
1 |
容量選擇 |
50Okg(可選配) |
|
2 |
量程 |
100% |
|
3 |
試驗力準確度 |
±0.1% |
|
4 |
位移分辨率 |
O.O1mm |
|
5 |
解析度 |
1/200000 |
|
6 |
力值單位 |
Kgf、ibf、N、 |
|
7 |
位移測量準確度 |
±1%; |
|
8 |
試驗行程 |
80Omm |
|
9 |
試驗最大尺寸 |
200*20Omm(可定制) |
|
10 |
位移速度控制范圍 |
10-20Omm/min可任意設定 |
|
11 |
位移速度控制精度 |
±0.02% |
|
12 |
試驗機級別 |
1級 |
|
13 |
變形示值誤差 |
±1% |
|
14 |
停機方式在 |
斷裂自動停機 |
|
15 |
控制方式 |
液晶界面電腦控制器 |
|
16 |
動力來源 |
步進馬達 |
|
17 |
傳動方式 |
絲桿傳動 |
|
18 |
主機尺寸 |
約800*600*155Omm |
|
19 |
外觀 |
應符合GB/T2611要求 |
|
20 |
成套性 |
符合標準要求 |
|
21 |
保護功能 |
試驗機有過載保護功能 |
|
22 |
顯示方式 |
中文液晶顯示 |
|
23 |
供電電源 |
22OV,5OHz |
|
24 |
檢測項目 |
實時值、最大值、斷裂值、應力值、試驗日期。斜率等 |
|
25 |
重量 |
約17Okg |
|
26 |
工業電腦 |
可選配 |
|
27 |
佳能打印機 |
可選配 |
|
四、軟件說明： |
||
|
1 |
軟件系統 |
中英文Windows2000 XP Win7平臺下軟件包自動儲存：試驗條件、試驗結果、計算參數、標距位置自動儲存。 |
|
2 |
自動返回 |
試驗結束后，四點彎曲試驗機橫梁會自動返回到試驗初始位置。 |
|
3 |
連續試驗 |
一批試驗參數設定完成后，四點彎曲試驗機可連續進行測試。 |
|
4 |
多種曲線 |
同一圖形上可顯示多種不同的曲線：荷重位移、荷重時間、位移時間、應力一應變、荷重兩點延伸等多種曲線。 |
|
5 |
曲線對比 |
同組試樣的曲線可在同一張圖上疊加對比。 |
|
6 |
報告編輯 |
四點彎曲試驗機可按用戶要求輸出不同的報告形式。 |
|
7 |
動態顯示 |
測試過程中，負荷、伸長、位移及選中的試驗曲線隨著測試的進行，實時動態顯示在主控屏幕上。 |
|
8 |
自動變標 |
試驗中負荷、伸長等曲線坐標，如果選擇不當，四點彎曲試驗機可根據實測值的大小，自動變換座標。四點彎曲試驗機保證在任何情況下曲線以最大的形式顯示在屏幕上。 |
|
9 |
峰值保持 |
在測試的整個過程中，測試項目的最大值始終隨著試驗的進行，在屏幕上顯示。 |
|
10 |
執行標準 |
四點彎曲試驗機滿足GB、ISO、JIS、ASTM、DIN等多種試驗方法和標準。 |

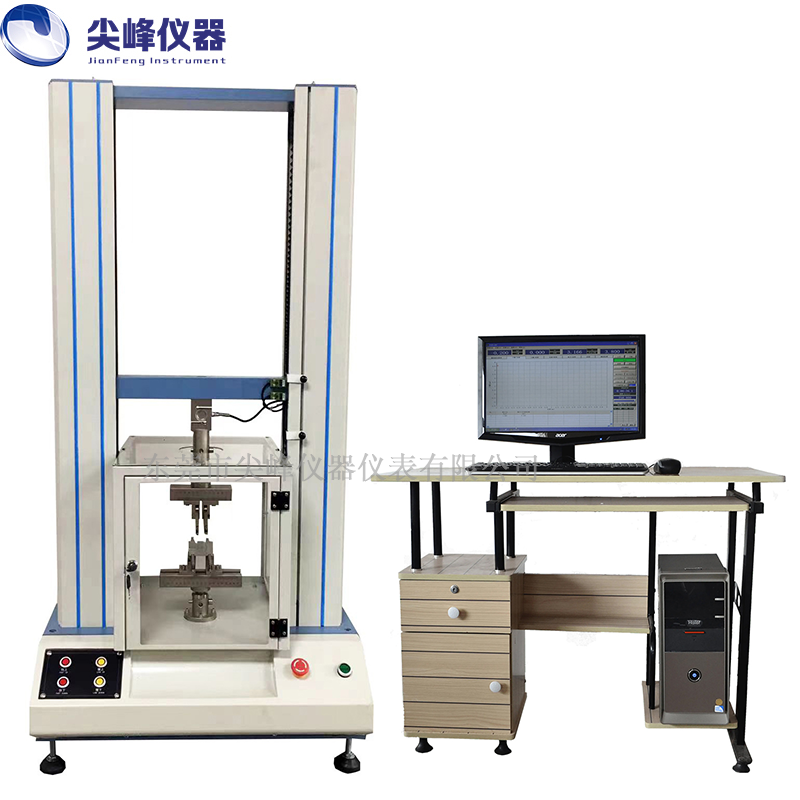

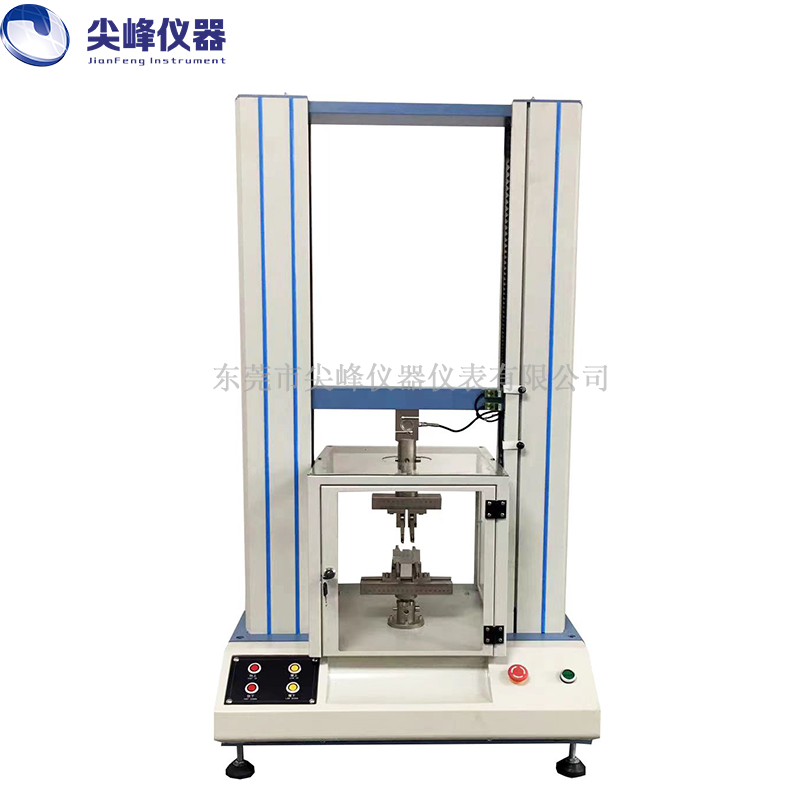

五、產品圖片
